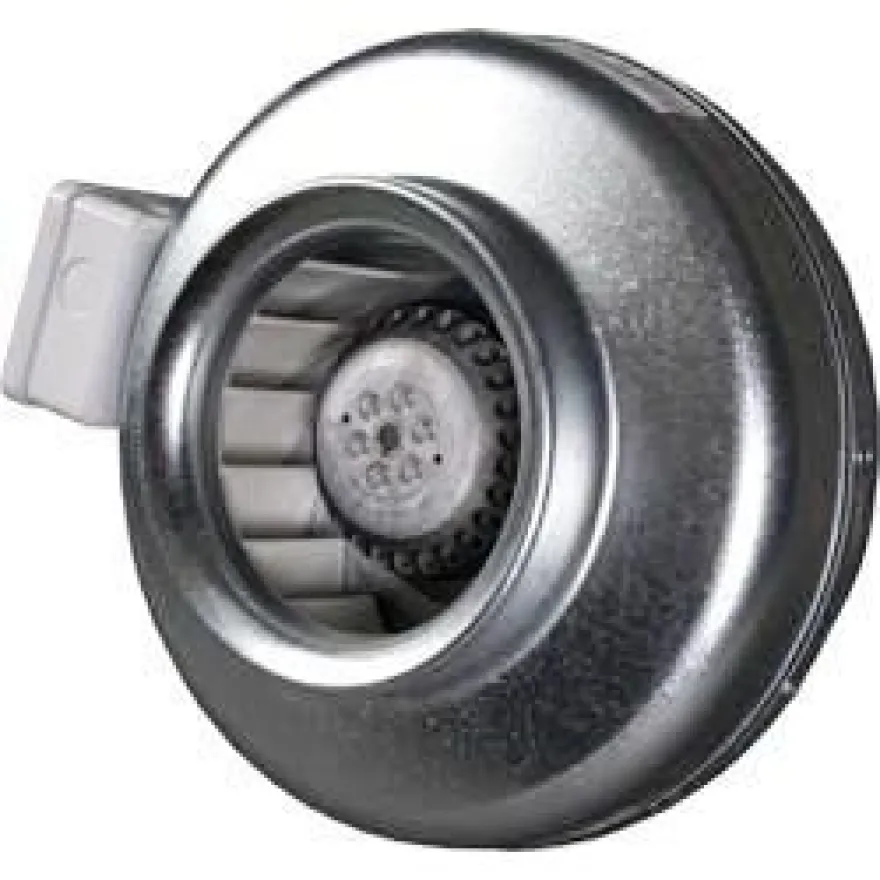

Kanavapuhallin Östberg CK 100 C, IV-kanavan halkaisija 100 mm

Pyöreä kanavapuhallin asennetaan 100 mm ilmastointikanavaan. Kompaktissa puhaltimessa on korkea puhallinteho ja se suorituu korkeasta paineesta ja pitkistä kanavista hyväksyttävän hiljaisella melutasolla. Östberg-puhaltimissa on ulkoroottorityyppinen asynkronimoottori. Moottorissa on huoltovapaat, suojatut kuulalaakerit. Puhaltimet on varustettu automaattisella ylilämpösuojalla, joka katkaisee jännitteen, jos moottorin lämpötila jostain syystä nousee liian korkeaksi. Puhaltimen jäähdyttyä se lähtee taas käyntiin automaattisesti. Puhaltimet on tarkoitettu jatkuvaan käyttöön ja niiden kierroslukua voidaan säätää jännitettä tai taajuutta muuttamalla. Puhaltimia ei ole tarkoitettu hiontapölyn, noen tai muun vastaavan kuljetukseen ilman asianmukaista suodatusta. Voidaan asentaa mihin tahansa asentoon.

Kanavapuhallin asennetaan kiinnittämällä se niiteillä suoraan ilmastointikanavaan. Iv-kanava työnnetään puhaltimen molemmissa päissä olevan kauluksen päälle, kanavan ja kauluksen läpi porataan reiät ja puhallin kiinnitetään pop-niiteillä kanavaan. Liitos tiivistetään ilmastointiteipillä. Kanava kiinnitetään normaalisti kattoon tai seinään puhaltimen molemmilta puolilta. Puhallin ei sisällä kannakkeita tai korvakkeita kiinnitykseen.

Puhaltimet ovat patentoitua ruotsalaista Östberg-laatua: korkean puhallintehon ja hiljaisen äänen takaavat kanavapuhaltimet on valmistettu galvanoidusta teräksestä ja ne on hyväksytty asennettavaksi kosteidenkin tilojen kanavistoihin.

Sähköasennusta varten puhaltimen kyljessä on IP44-kytkentäkotelo. Puhaltimen moottoria säädetään portaattomasti tyristorisäätimellä (joka on tilattava erikseen). Säätimen mitoituksessa on otettava huomioon, että puhaltimen käynnistysvirta voi olla jopa 25 % nimellisvirtaa korkeampi. Sähköasennukset tulee antaa ammattitaitoisen sähköasentajan tehtäväksi.

Tuotetiedot:

• Tuotemerkki: Östberg
• Tuotesarja: CK
• Yhteensopivan IV-kanavan nimellishalkaisija: 100mm
• Teho: 62W
• Jännite: 230V
• Kotelointiluokka IP: 44
• Kanavaliitäntä: 100mm

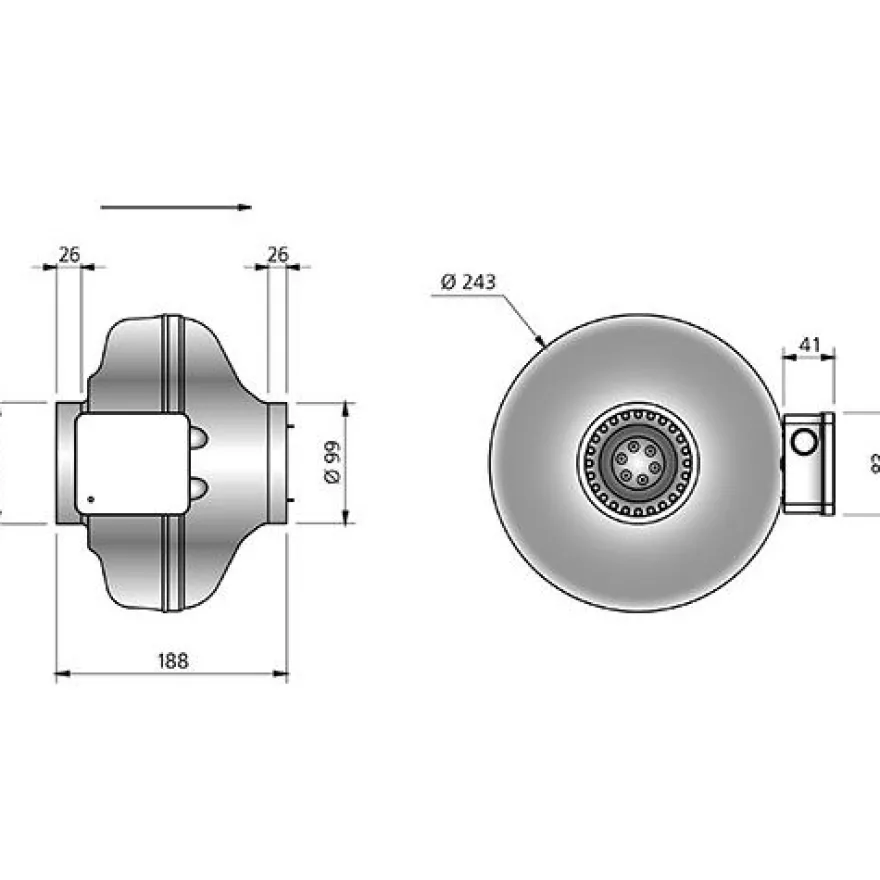

• Kokonaishalkaisija: 242mm (ilman kytkentäkoteloa)
• Sähköliitäntä: 220-240 V, 1~, 50 Hz
• Nimellisvirta: 0,27A (käynnistysvirta jopa 25 % suurempi 0,23 A)
• Nopeus: 2530 kierrosta minuutissa (rpm)
• Ilman maksimilämpötila: 60°C
• Äänitaso, 3 m: 42dB(A)
• Paino: 2,6kg
• Eristysluokka, moottori: F
• Kondensaattori: 2 µF
• Maksimivirtaus: 88 l/s
• Maksimipaine: 366 Pa

Pakkauksen mitat ja paino:

• Pakkauksen leveys (mm): 242,00
• Pakkauksen korkeus (mm): 186,00
• Pakkauksen syvyys (mm): 242,00
• Rahtipaino (kg): 2,90
